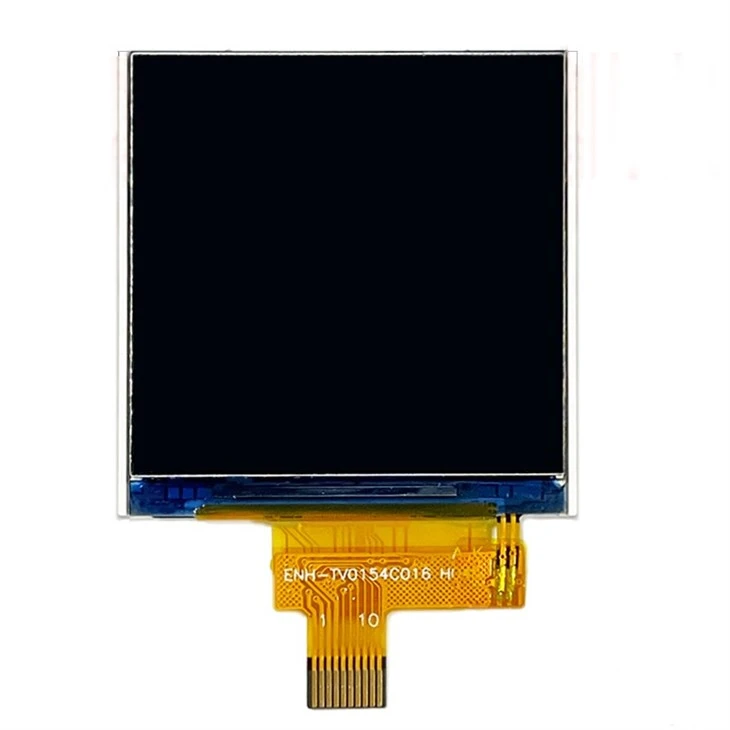

1,54-inch vierkante LCD-displaymodule



ENH-TV0154C016Beschrijving



1. Wat de datasheet u niet vertelt over de specificaties

De1,54-inch vierkante LCD-displaymoduleis gebouwd rond een 240×240 IPS-paneel. Bij een diagonaal van 1,54 inch komt dat neer op ongeveer 220 PPI. Ter vergelijking: een 1,3-inch 240×240-scherm heeft ongeveer 260 PPI, maar de extra diagonaal van 0,24 inch betekent dat de 1,54-inch versie veel gemakkelijker leesbaar is voor mensen met een normaal gezichtsvermogen. Een klant die een op senioren gerichte fitnesstracker maakte, schakelde over van 1,3 naar 1,54 inch, specifiek omdat hun testgebruikers klaagden over vermoeide ogen.

De vierkante beeldverhouding van 1:1 – actief gebied van 27,7 mm x 27,72 mm – is geen gimmick. We probeerden een rechthoekig paneel van 240×320 in dezelfde mechanische envelop. Het resultaat: verspilde ruimte aan de zijkanten en een gebruikersinterface die krap aanvoelde. Met het vierkant krijg je een volledige 27,7 mm in beide richtingen. Daarom is de vierkante vorm de de facto standaard geworden voor displays met ronde wijzerplaat, ook al is het actieve gebied vierkant: het ronde masker zit erin en de extra hoeken zijn verborgen door de rand.

IPS-kijkhoek.De specificatie zegt 80 graden in alle richtingen. Wat dat in de praktijk betekent: wanneer een gebruiker naar een smartwatch kijkt vanuit een polskanteling van 45 graden, wordt het contrast niet omgekeerd. We hebben het naast elkaar getest met een TN-paneel; het verschil is dramatisch. Voor een dashboard dat boven ooghoogte is gemonteerd (zoals het centrale display van een auto), is IPS verplicht – operators zien het scherm van onderaf.

ST7789V2-stuurprogramma.Deze chip bestaat al jaren en dat is precies waarom wij hem gebruiken. In tegenstelling tot nieuwere stuurprogramma's met halfbakken initialisatiesequenties, is de commandoset van de ST7789V2 tot de laatste vertraging gedocumenteerd. Het on-chip GRAM bevat het volledige 240×240 frame, dus er is geen extern RAM nodig. We hebben hobbyisten dit beeldscherm zien aansturen met een 8-pins ESP-01S – dat lukt niet met een parallelle interface-display.

Drie LED's parallel.Waarom parallel in plaats van serie? Omdat de voorwaartse spanning van witte LED's ongeveer 3,0 V bedraagt. Een voeding van 3,3 V of 5 V kan drie parallelle LED's aansturen met één enkele weerstand. Serie zou 9V nodig hebben, waarvoor een boost-converter nodig is. Parallel geeft ook redundantie: als één LED niet opengaat, branden de andere twee nog steeds. Een klant die een medisch apparaat op batterijen bouwde, vroeg hier specifiek om nadat het serie-LED-display van een concurrent de helft van zijn helderheid verloor door een enkele LED-storing.

Polarisatorstapel: bovenste mat 7 graden, onderste glanzend 83 graden.De matte kant is naar de gebruiker gericht. Het vermindert reflecties van kantoorverlichting en zonlicht – essentieel voor wearables voor buitenshuis. De glanzende laag is naar de achtergrondverlichting gericht, waardoor de lichttransmissie wordt gemaximaliseerd. Het resulterende contrast is 900‑1000:1. Wij hebben dit gemeten met een Konica Minolta CS‑200; het is geen marketingpluis.

1,9 mm dikte.Dit is de totale hoogte van de module, inclusief het FPC-verstijvingsstuk, maar niet de FPC-dikte. Voor een typische smartwatch is die dun genoeg om ruimte te laten voor een batterij van 400‑500 mAh. Sommige klanten hebben om 1,5 mm gevraagd – dat kunnen we doen door de verstijver te verwijderen, maar dan wordt de FPC kwetsbaar. Wij raden 1,9 mm aan voor consumentenproducten en 2,0 mm voor industrieel gebruik.

---

2. Waar we dit scherm daadwerkelijk hebben zien werken

We vermelden niet alleen toepassingen, we hebben ook naar deze echte klanten verzonden:

Smartwatches en fitnesstrackers.Een smartwatch-klant voor kinderen gebruikt het vierkante paneel van 1,54 inch omdat dit past bij het standaardontwerp van de horlogekast. De resolutie van 240×240 is voldoende voor een wijzerplaat, nummerherkenning en basisfitnessstatistieken. IPS betekent dat het kind het scherm kan zien tijdens het hardlopen.

Draagbare medische apparaten.Een fabrikant van pulsoximeters heeft voor deze module gekozen omdat het hoge contrast (900:1) de zuurstofmetingen in het bloed leesbaar maakt in donkere ziekenhuiskamers. Het formaat van 1,54 inch past in een holster aan de riem van een verpleegster.

Slimme bedieningspanelen voor thuis.Een thermostaatbedrijf gebruikt het vierkante display om een ​​temperatuurcirkel en een vochtigheidsmeter naast elkaar weer te geven. Dankzij de vierkante beeldverhouding kunnen ze scrollen vermijden.

Industriële handterminals.Een maker van kalibratietools had een scherm nodig dat werkt van -20 graden tot +70 graden . We hebben 100 eenheden getest bij +70 graden gedurende 72 uur – geen flikkering, geen kleurverschuiving. Ze plaatsten een bestelling van 5.000 eenheden.

Koffiemachines.Een fabrikant van espressomachines plaatste het vierkante display van 1,54 inch in een draaiknop. De gebruiker draait aan de knop om recepten te selecteren, en het scherm toont de temperatuurcurve. De ronde gebruikersinterface past perfect in het vierkante actieve gebied.

Doe-het-zelf & onderwijs.Een STEM-kitverkoper gebruikt deze module met een ESP32. Ze kozen ervoor omdat de ST7789V2 kant-en-klaar wordt ondersteund door de TFT_eSPI-bibliotheek – het is niet nodig om stuurprogramma's op laag niveau te schrijven.

Eén toepassing die ons verraste: een klant bouwde met dit display een draagbare oscilloscoop. De resolutie van 240×240 is hoog genoeg om een ​​golfvorm van 200 punten met leesbare rasterlijnen weer te geven. Niet waar we het voor ontworpen hebben, maar het werkt.

---

3. Wat we hebben geleerd over maatwerk

Wij zijn een fabriek, geen distributeur. Wanneer u iets op maat vraagt, veranderen wij feitelijk de productielijn.

FPC-aanpassing– De standaard FPC is 24-pins, 0,5 mm pitch, uitgang onderaan. We hebben side-exit FPC's gemaakt voor slimme ringen, lange staarten (tot 200 mm) voor apparaten waarbij de hoofd-PCB ver van het scherm verwijderd is, en zelfs aangepaste gouden vingervormen voor ZIF-connectoren van specifieke merken. Het bewerken duurt 3-4 weken en kost ongeveer 800–800–1500, afhankelijk van de complexiteit.

Integratie van aanraakpaneel– We voegen capacitieve aanraking toe met behulp van FT3267- of CST816-controllers. Toegevoegde dikte: ~0,6 mm. Eén klant die een slim spiegelbedieningspaneel maakte, had optische verbindingen nodig om de luchtspleet te elimineren. Dit verbeterde de leesbaarheid in zonlicht met ongeveer 40%, maar voegde twee weken toe aan de planning. Minimale bestelling voor touch is 1.000 stuks.

Afdekglas– Gehard glas met antireflectiecoating (AG) of antivingerafdrukcoating (AF). We hebben ook logo's en randen gezeefdrukt. Maatwerk voor glasbewerking duurt 4 tot 5 weken.

Helderheid– Standaard is 400 cd/m². Dat is prima voor gebruik binnenshuis. Voor een handheld-apparaat dat buitenshuis wordt gebruikt, bieden wij een versie van 1000 cd/m² aan. Het gebruikt dezelfde drie LED's, maar met een andere optische filmstapel en een agressievere LED-stroom (nog steeds 20 mA per LED, maar de film is efficiënter). De 1000 nits-versie kost ongeveer 15% meer.

Interface– 4-draads SPI is standaard. We hebben ook 3-draads SPI toegepast voor ontwerpen met beperkte pincodes, en 8-bits MCU parallel voor oudere systemen die geen SPI hebben. Elke interfacewijziging vereist een andere driver-IC-configuratie en een afzonderlijke productierun.

Bedrijfstemperatuur– Standaard is -20 graden tot +70 graden. Voor auto- of buitenapparatuur bieden we een uitgebreid bereik van -30 graden tot +80 graden. Dit vereist het vervangen van de LCD-vloeistof (nematische met bredere temperatuur) en de polarisatorkleefstof. De uitgebreide versie voegt ongeveer 10% toe aan de modulekosten.

Minimale bestelhoeveelheden– Standaardmodules: 1.000 stuks. Aangepaste modules: 3.000 stuks (maar we kunnen onderhandelen voor pilotprojecten). Monsters: 1‑5 stuks altijd op voorraad. De monsterprijs is nominaal en volledig restitueerbaar op basis van een productieorder.

---

4. Een paar cijfers die geen marketingpluis zijn

Contrastverhouding:900‑1000:1. Niet 2000:1. Dat is eerlijk.

Helderheid:400 cd/m² typisch. Niet 800 tenzij u betaalt voor de optie met hoge helderheid.

Stroomverbruik:Logica 10‑15 mA bij 3,3 V. Achtergrondverlichting 60 mA bij 3,0 V. Slaapmodus onder 10 µA.

Levensduur:Achtergrondverlichting voor 20.000 uur continu (tot 50% helderheid). Dat komt neer op ongeveer acht jaar gebruik van acht uur per dag – ruim voldoende voor consumentenproducten.

FPC flexibele levensduur:1.000 cycli bij een straal van 5 mm. Wij testen elke batch met een gemotoriseerde flextester.

---

5. De fouten die we hebben gemaakt (dus dat hoeft niet)

Fout #1: Ervan uitgaande dat alle ST7789V2-initialisatiesequenties hetzelfde zijn.Dat zijn ze niet. De volgorde van de commando's en de vertraging na het uitslaapcommando zijn van belang. We bieden een geverifieerde initialisatiesequentie in C voor STM32 en Arduino. Kopieer het precies. Een klant probeerde de vertragingen te "optimaliseren" en kreeg uiteindelijk een display dat na een paar seconden vastliep. Terugkeren naar onze code loste het probleem op.

Fout #2: Het FPC-verstijvingsstuk te dicht bij de buiglijn plaatsen.Bij vroege batches begon de verstijver slechts 1 mm vanaf de uitgang. Klanten die de FPC in strakke wearables vouwden, kraakten sporen. We hebben het ontwerp opnieuw ontworpen met een veiligheidsmarge van 5 mm en testen nu elke batch met een radius van 5 mm.

Fout #3: Het negeren van de asymmetrie van het actieve gebied van 0,02 mm.Het actieve gebied is 27,7 mm breed en 27,72 mm hoog. Dat verschil van 0,02 mm komt van de pixelafstand (0,115 mm versus 0,1155 mm). Het is onzichtbaar voor het oog, maar de werktuigbouwkundige van een klant heeft het met een micrometer gemeten en raakte in paniek. We vermelden het nu expliciet om verwarring te voorkomen.

---

6. Wat ik een nieuwe koper zou vertellen

Bestel eerst monsters. Test ze in uw werkelijke behuizing. Buig de FPC tot de gewenste straal. Meet de helderheid bij uw bedrijfstemperatuur. Bel ons dan met vragen.

Als u een FPC op maat nodig heeft, stuur ons dan uw mechanische tekening. We beoordelen het gratis en vertellen u of de buigradius veilig is of dat u sporen scheurt.

De1,54-inch vierkante LCD-displaymoduleis niet flitsend. Het heeft geen afgeronde hoeken of een ultrahoge resolutie. Maar het werkt, het is goed gedocumenteerd en we hebben de productieproblemen van meer dan 20.000 eenheden opgelost. Neem contact op met ons engineeringteam voor een datasheet, een monster of een offerte. Als u dit artikel vermeldt, zal ik persoonlijk uw FPC-indeling beoordelen.





● OEM&ODM ● GEEN MOQ ● MONSTERS OP VOORRAAD ● TESTEN BOARD OPTIONEEL

















SPECIFICATIES

ITEM	DIMENSIE	EENHEID
Maat	1.54	inch
Overzichtsafmeting	33.72x31.52x1.9	mm
Bedrijfstemperatuur	-20 graden - +70 graad	rang
Opslagtemperatuur	-30 graden - +80 graad	rang
Oplossing	240x240
